Interface IHM’s e Telas Virtuais

Um sistema IHM, ou Interface Homem-Máquina, é uma tecnologia que permite a interação direta entre um operador humano e uma máquina ou sistema de controle, essencial em ambientes industriais, comerciais e tecnológicos.

A IHM serve como um ponto de interface, através do qual os operadores podem monitorar, controlar e ajustar o funcionamento das máquinas e processos, facilitando uma comunicação eficiente e intuitiva.

Componentes de um Sistema IHM

As interfaces IHM geralmente incluem uma combinação de hardware e software que trabalham juntos para criar uma experiência de usuário eficaz. Veja alguns dos componentes típicos encontrados em um sistema IHM:

• Telas sensíveis ao toque: permitem que os operadores interajam diretamente com a interface, ajustando parâmetros com toques simples. Intuitivas, eliminam a necessidade de teclados ou mouses externos.
• Botões físicos e virtuais: botões físicos fornecem feedback tátil importante em ambientes industriais, enquanto botões virtuais na tela podem ser configurados para várias funções.
• Indicadores visuais: luzes, gráficos e outros elementos visuais fornecem informações imediatas sobre o estado do sistema, ajudando os operadores a identificar rapidamente problemas ou anomalias.
• Formas de Input e Output: além de telas e botões, IHMs podem incluir teclados, trackballs, interfaces de voz e saídas como alarmes sonoros e notificações.
• Software de interface: o software da IHM determina a funcionalidade e a interface gráfica do usuário, podendo ser altamente personalizado para atender às necessidades específicas da aplicação.

Existem vários tipos de interfaces IHM, cada uma projetada para atender a diferentes necessidades e aplicações:

• IHM Básica: composta por displays simples com botões físicos. Utilizada em máquinas mais antigas ou em aplicações onde funções básicas de controle são suficientes.
• IHM Gráfica: inclui telas sensíveis ao toque e gráficos detalhados. Usada em ambientes onde é necessária a visualização de dados complexos e gráficos.
• IHM Avançada: integra funcionalidades avançadas como conectividade com outros sistemas, capacidades de armazenamento de dados e análises em tempo real. Ideal para aplicações industriais que requerem alto nível de automação e monitoramento contínuo.
• IHM Móvel: interfaces que podem ser acessadas através de dispositivos móveis como tablets e smartphones. Elas permitem que os operadores monitorem e controlem máquinas remotamente.

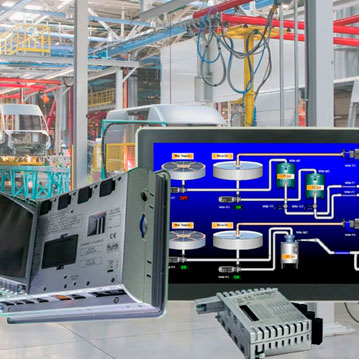

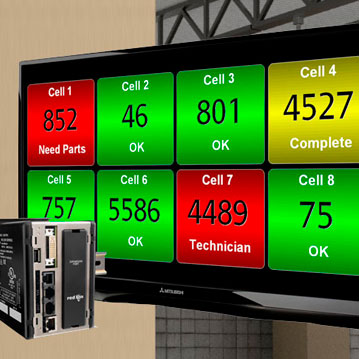

• IHM com Telas Virtuais: utilizam software para criar interfaces virtuais em computadores ou dispositivos móveis, eliminando a necessidade de hardware dedicado. São flexíveis e podem ser personalizadas para diferentes aplicações.

As interfaces IHM oferecem uma série de benefícios para a operação de máquinas e sistemas de controle, como:

• Melhoria na usabilidade: interfaces IHM são projetadas para serem intuitivas, facilitando a operação das máquinas mesmo para usuários com pouca experiência.
• Aumento da eficiência: permitem monitorar e controlar processos em tempo real, reduzindo o tempo de resposta a problemas e aumentando a produtividade.
• Redução de erros: interfaces gráficas e indicadores claros ajudam a minimizar a ocorrência de erros operacionais.
• Conectividade: muitas IHMs modernas podem se conectar a redes e outros sistemas, permitindo a integração de dados e controle centralizado.
• Personalização: as interfaces IHM podem ser personalizadas para atender às necessidades específicas de diferentes aplicações, melhorando a relevância e a eficiência do sistema.
• Monitoramento remoto: com a integração de telas virtuais, os operadores podem acessar e controlar sistemas de qualquer lugar, aumentando a flexibilidade operacional.

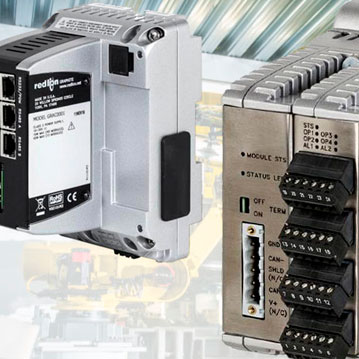

Os CLPs (Controladores Lógico-Programáveis) e as interfaces IHM são ambos componentes críticos em sistemas de automação, mas desempenham funções diferentes:

Função

• CLP: é responsável por executar lógica de controle em máquinas e processos. Recebe entradas de sensores, processa essas entradas de acordo com um programa predefinido e gera saídas que controlam atuadores.
• IHM: serve como interface entre o operador e a máquina. Permite que os operadores monitorem o estado do sistema e interajam com ele para ajustar parâmetros e controlar operações.

Arquitetura

• CLP: geralmente é um dispositivo robusto, projetado para ambientes industriais severos. Possui entradas e saídas dedicadas para se conectar a sensores e atuadores.
• IHM: pode ser uma tela sensível ao toque, um painel com botões ou uma interface virtual em um computador ou dispositivo móvel.

Conectividade

• CLP: pode operar de forma independente ou se conectar a outros dispositivos de controle e redes industriais.
• IHM: conecta-se ao CLP e a outros sistemas de controle para fornecer uma interface de usuário.

Complexidade

• CLP: requer programação em linguagens específicas como Ladder Logic, FBD (Diagrama de Blocos Funcionais) ou outras linguagens de programação de controle.
• IHM: a configuração pode ser mais simples e visual, utilizando ferramentas de design de interface para criar displays e controles.

Propósito

• CLP: foca no controle preciso e automatizado de processos e máquinas.
• IHM: visa proporcionar uma interação eficiente e intuitiva entre o operador e o sistema de controle.

Enquanto os CLPs são o cérebro do sistema de automação, executando as lógicas de controle, as interfaces IHM são os olhos e ouvidos dos operadores, proporcionando uma forma intuitiva de interagir com os sistemas e realizar ajustes conforme necessário.
